便攜式三相電能表檢定裝置

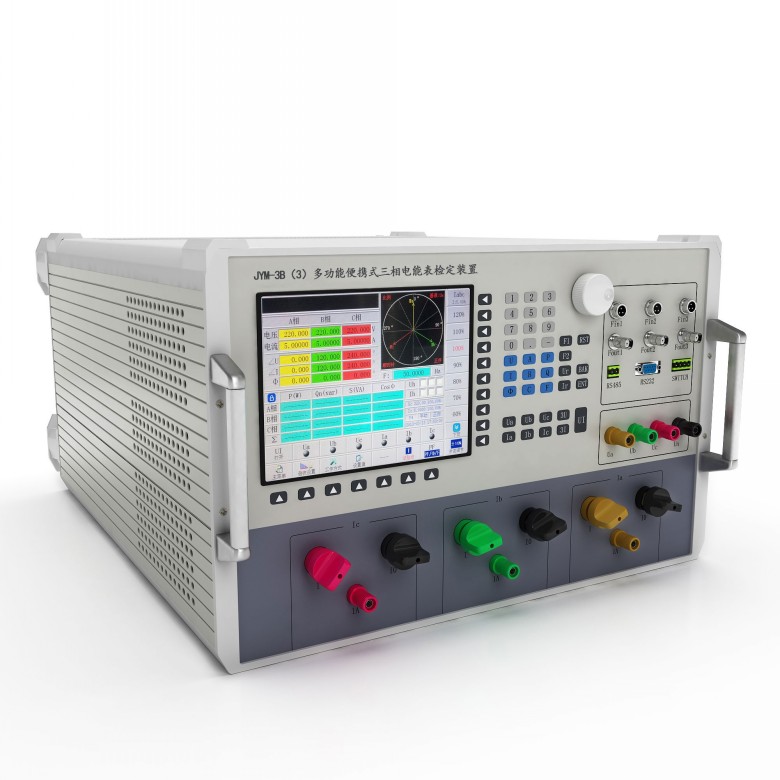

便攜式三相電能表檢定裝置 型号：JYM-3B3

主要功能和特點
1、可輸出高穩定度、高準确度的三相工頻電壓、電流、相位、頻率、功率、功率因數信号。
2、可輸出2-51次諧波信号。諧波次數、諧波含有率、諧波相位可任意組合疊加輸出。
3、電壓、電流、相位、頻率等電參數均可在量程調節範圍内任意設置，任意調節。
4、豐富的電壓、電流、相位、功率因數試驗點設計，使得操作更加便捷高效。

便攜式三相電能表檢定裝置5、高達32項電參數精确測量，大屏幕彩色液晶直觀顯示，更有精美向量圖相配，令使用體驗幾近。
6、具有三路電能脈沖輸入輸出接口，同時校驗三塊單（三）相電能表誤差，可作爲電能表檢定裝置使用。
7、具有電能表走字試驗功能。有功電能、無功電能、視在電能均可走字。
8、具有*的電容負載驅動能力，可滿足各種性質負載要求。
9、儀器配備觸摸屏、面闆按鍵、調節旋鈕，多種操作方式，适合不同操作習慣。
10、儀器配備RS485接口和RS232接口，可以通過上位機進行整機操作，通訊協議*開放，方便用戶進行二次開發。
11、儀器配備外控開關接口，可外接腳踏開關控制信号的啓停，特别适合生産部門使用。
12、采用軟件和硬件雙重閉環技術，确保輸出的标準信号超乎想象。
13、采用成熟的功放技術、科學的裝配工藝，可靠性、穩定性大大提高。
14、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有報警窗及聲音提示。完善的故障保護功能，讓用戶盡可放心大膽使用。
主要技術指标
1、交流電壓輸出
量程RG：380V、220V、100V、57.735V
調節範圍：(0～120)%RG       調節細度：0.01%RG
準确度：0.05%RG                穩定度：≤0.02%/3分鍾
失真度：≤0.1%（非容性負載）   每相大輸出功率：50VA
2、交流電流輸出
量程RG：100A、20A、5A、1A、0.2A、0.05A
調節範圍: (0～120)%RG     調節細度: 0.01%RG
準确度：0.05% RG          穩定度：≤0.02%/3分鍾
失真度：≤0.1%（非容性負載）
每相大輸出功率：100A量程：150VA
                  20A量程：50VA
5A、1A、0.2A量程：20VA
0.05A量程：10VA
3、相位
調節範圍: 0°～359.999°   調節細度：0.001°
準确度：0.02°
4、頻率
調節範圍：40Hz～70Hz；    調節細度：0.0001Hz
準确度：0.001Hz
5、有功功率
準确度：0.05%RG
穩定度：≤0.05%/3分鍾
6、功率因數
調節範圍：-1.0～0～+1.0        調節細度：0.0001
準确度：0.001
   7、諧波輸出
        諧波次數：2-51次           諧波含有率設置範圍：0～40%
        諧波含有率設置準确度：設置值±0.1%
8、脈沖輸入
脈沖輸入電平：TTL電平
輸入頻率：大2MHz
小脈沖寬度：250nS
小脈沖間隔：250nS
9、标準電能脈沖輸出
脈沖電平：5V±5%，5mA
輸出頻率：額定頻率60KHz(額定電壓、電流量程，且PF=1)
大輸出頻率：86.4 KHz（1.2倍電壓量程，1.2倍電流量程，且PF=1）
10、環境條件
工作環境溫度： 0℃～40℃
相對濕度： ≤85%
     工作電源： AC220V±15%，大功耗1300VA
11、外觀尺寸及重量
外觀尺寸：450mm×620mm×275mm
重量： 38Kg
