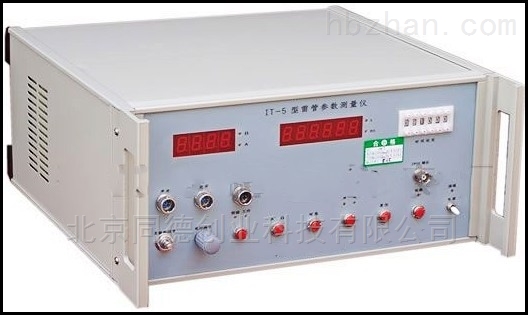

雷參數測量儀

雷參數測量儀 雷電參數測量儀 型号： IT-5
一、用途特點
IT-5數測量儀是根據新國标GB8031-87的标準設計研制的，接口部分加裝了隔離器件，提高了抗幹擾，該儀器是測量參數的儀表，可供生産、使用單位及有關科研、教學部門使用。本儀表采用中規模CMOS集成電路、數字脈沖技術，輸出電流采用電子開關控制，并具有恒流性能。測試結果由數碼管直接顯示，測量精度高，操作簡便，測量迅速，使用可靠。 本儀器可測量以下參數：
1、安全電流

雷參數測量儀 雷電參數測量儀
2、全電阻
3、單發發火電流
4、百毫秒發火電流
5、發火沖量
6、延期時間
7、橋絲熔化沖量
二、技術指标
1、供電時間設定範圍：
1.1 0—9999.99ms
1.2 0—9999.99s
2、時基精度：1MHZ±30ppm
3、時間顯示：六位數碼管
4、恒流性能：當負載電阻從3Ω變化到10Ω時，輸出電流變化率<0.5%。
5、電流指标：本儀器采用0—2A3位半數字表，精度±0.2%A正負一個數字。
6、電阻指标：zui大顯示199.9Ω，精度±0.1Ω正負一個數字。
7、使用環境：溫度0—±40℃ 相對濕度<80%
8、電源：220V±10% 50HZ
9、外形尺寸：360×360×160mm
10、重量：8kg
三、工作原理

 雷電參數測量儀
交流電經變壓、整流、穩壓後作爲工作電源，工作狀态由電子開關控制。輸出電流大小可由面闆上電流調節旋鈕調整。電流調節電路具有恒流性能，當負載在一定範圍内變化時，輸出電流可保持不變。
時基是由1MHZ石英晶體産生周期爲1微妙的脈沖，經分頻後獲得0.01ms、0.01s兩種時基脈沖，可由面闆上“時基選擇”按鈕進行選擇，配合面闆上撥盤“時間設定”開關，可任意設定所需要的供電時間。
當按下“工作”按鈕時，控制電路發出脈沖訊号使電子開關和計數閘門打開，儀器對負載供電的同時計時電路開始計數，電子開關和計數閘門的關斷分别有三種訊号控制。
1、時間設定電路控制關斷
電子開關打開後，有電流輸出，電流檢測電路産生一電壓訊号，使控制電路打開計數閘門。這時由石英晶體震蕩器産生的時基脈沖經分頻，選擇後，通過計數閘門計數及顯示。當計數器的計數狀态數值同“時間設定”數值相同時，控制電路發出訊号使電子開關和計數閘門關斷。
2、由外接聲控訊号控制關斷
爲了測量延期時間，儀器附有晶體探頭，探頭内裝有壓電晶體。當晶體探頭接受到爆炸時産生的沖擊波時，壓電晶體産生一電訊号，該訊号經靈敏度調節電路調節以适應不同強度的沖擊波信号後通過控制電路關斷電子開關和計數閘門。這時數碼管顯示的數字即爲的延期時間。
采用外接聲控訊号方式工作時，面闆上的“聲”指示燈發光，這時時間設定電路對計數閘門不起控制作用。
3、橋絲分斷時自動關斷
如果通過時被測橋絲分斷，即電路斷路，輸出電流立即降到零，這時電流檢測電路輸出一訊号，通過控制電路關斷電子開關及計數閘門。這時數碼管顯示的數字爲橋絲分斷時間。

四、檢驗方法
1、開機檢驗：
将電源線接通，打開電源開關，這時六位數碼管全消隐，同時第二位與第三位之間的小數點發光。“ms”、“A”、“檢驗”、“電”指示燈全部發光，數字表頭顯示“000”或“001”，此時說明儀器靜态正常。
2、功能檢驗：
1) 時基檢驗
分别按動“聲/電”、“時基”、“檢驗/工作”，按鈕至“聲”、“ms”、“檢驗”指示燈發光，再按動起爆按鈕。計數器應處于計數狀态，且zui高位按1秒的速率計數，再按動“時基”按鈕至“s”指示燈發光，這時zui高位應按1000秒的速率計數，這說明時基正常。
2) 聲停信号檢驗：
将聲控探頭連接線連接到面闆上的“聲停”插座上，将靈敏度調節電位器至适當位置。在 1）時基檢驗操作基礎上，輕輕撞擊聲控探頭，計數器應停止計數，并顯示計數值。
3) 時間設定檢驗：
分别按動“聲/電”、“時基”、“檢驗/工作”，按鈕至“電”、“ms”、“檢驗”指示燈發光，“時間設定”除全零外可設定任意數值，按下“起爆”按鈕，數碼管停止計數後的顯示值應和設定值*，改變設定值反複操作幾次，其顯示值均應與設定值相同。
以上三種檢驗，當按下“工作”按鈕後，電流表應有顯示，并且指示燈發光，該指示燈是指示輸出狀态的，“工作”指示燈發光說明輸出端有電，不能接負載必須按下“複位”按鈕，待“工作”指示燈熄滅後方可接負載，以免發生事故。
4) 測電阻功能檢驗：
該功能是由3位半數字表頭完成，按一下“A、Ω”按鈕，“Ω”指示燈發光，表頭進入測電阻狀态，如現在“檢驗”指示燈發光，表頭應顯示10Ω左右（因機内負載電阻爲10Ω左右）。注意：表頭處于測電阻狀态機内将閉鎖，按工作按鈕無效，隻有當表頭轉入測電流狀态即“A”指示燈發光才恢複功能。
5) 光啓動功能檢驗：
将光探頭連接到“光啓”插座上，将工作管插入光探頭内，擊發開始，計數器進入計數狀态。
6) 光停止功能檢驗：
将光探頭連接到“光停”插座上，将工作管插入光探頭内，讓計數器處于計數狀态，擊發工作管，計數器應停止計數。
7) 電流中斷檢驗：
分别按動“聲/電”、“檢驗/工作”，按鈕至“電”、“工作”指示燈發光，輸出端接10Ω/10W電阻，時間設定60秒，按一下工作按鈕電流表應有指示，指示燈發光，計數器計數，這時将10Ω/10W電阻斷開一下再接通，電流表指示應爲零，工作指示燈熄滅，計數器停止計數。
8) 電流調節檢驗：
儀器輸出電流具有恒流性能，電流大小由電流調節旋鈕調節。
調節電流時，分别按動“檢驗/工作”按鈕至“檢驗”，指示燈發光，通電時間設定爲10秒鍾，按動“工作”按鈕，電流表應有指示，轉動電流調節旋鈕電流可在0.1—2A任意調節。
通過以上檢驗說明儀器功能正常，可以進行測試。
五、測試方法
1、安全電流測試：
測定時将20發工作管串聯在一起（或單發）接到輸出端，通0.18A的恒定直流電流，時間設定爲五分鍾。具體操作：将“時間設定”按鈕置“030000”位置，分别按動“時基選擇”、“聲/電”、“檢驗/工作”按鈕至“S”、“電”、“工作”指示燈發光。
例：0.18A通電五分鍾未爆。
結論：安全電流合格。
2、全電阻的測定：
測量時，按“AΩ”按鈕至“Ω”指示燈發光，此時數字表頭顯示的數字即是全電阻
例：5.87Ω 6.12Ω 5.22Ω 5.91Ω
3、單發發火電流的測定
在測試中每個工作管隻準測試一次，不得重複使用，然後采用數量統計方法進行試驗和整理數據。計算出發火概率爲0.9999的電流值，爲單發發火電流值（也稱zui小發火電流）而發火概率爲0.0001的電流值稱爲zui大安全電流。試驗中對工作管的通電時間定爲30秒，以工作管的引火元件發火判爲發火，而不以是否爆炸來判定，因此該試驗可用搖頭進行測試。
具體測量時，将儀器“時間設定”開關置“003000”位置，分别按動“時基選擇”、“聲/電”、“檢驗/工作”按鈕至“S”、“電”、“工作”、指示燈發光。
4、百毫秒發火電流的測定：
百毫秒電流的測試方法與單發發火電流的測試方法基本相同，隻不過測量時間定爲100ms。求出發火概率爲0.9999的電流值爲百毫秒發火電流。測量時将“時間設定”開關置于“010000”位置，分别讓“ms”、“電”、“工作”指示燈發光 5、發火沖量的測定：
以百毫秒發火電流兩倍的恒定直流向工作管供電，分别讓“ms”、“電”、“工作”指示燈發光。根據工作管性能選定通電時間（級差一般爲1ms）由短到長改變供電時間，求出發火概率爲0.9999的通電時間，然後按下式計算發火沖量。
其中K：發火沖量（A2ms）；I：試驗說用電流（A）；
T：發火概率爲0.9999通電時間ms。
用升降發計算出發火概率爲0.9999的通電時間。
六、保養維護
1、儀器要放在幹燥通風的地方，避免潮濕，高濕環境及日光暴曬，謹防劇烈震蕩。
2、使用儀器前熟悉産品說明書，嚴格按照操作步驟進行，以免造成損壞。
3、儀器接上電源前，應注意檢查供電電源的電壓和頻率應符合規定。
4、儀器發生故障，及時同我廠，不可盲目亂動，以免造成更大的損壞。
七、産品配套
1、IT-5型參數測量儀 一台
2、電源線（帶插頭） 一根
3、聲控探頭（帶電纜插頭） 一副
4、微音探頭（帶電纜插頭） 一副
5、光探頭 一副
6、産品使用說明書 一份
7、産品合格證 一份
八、技術服務
1、本儀器自發出之日起，在用戶遵照本說明書使用條件下，如發生故障，本廠實行三包。
2、本廠負責培訓維修技術人員。
3、本廠負責儀器配件。
4、本廠負責配合各種檢測儀表的特殊配件。其它産品

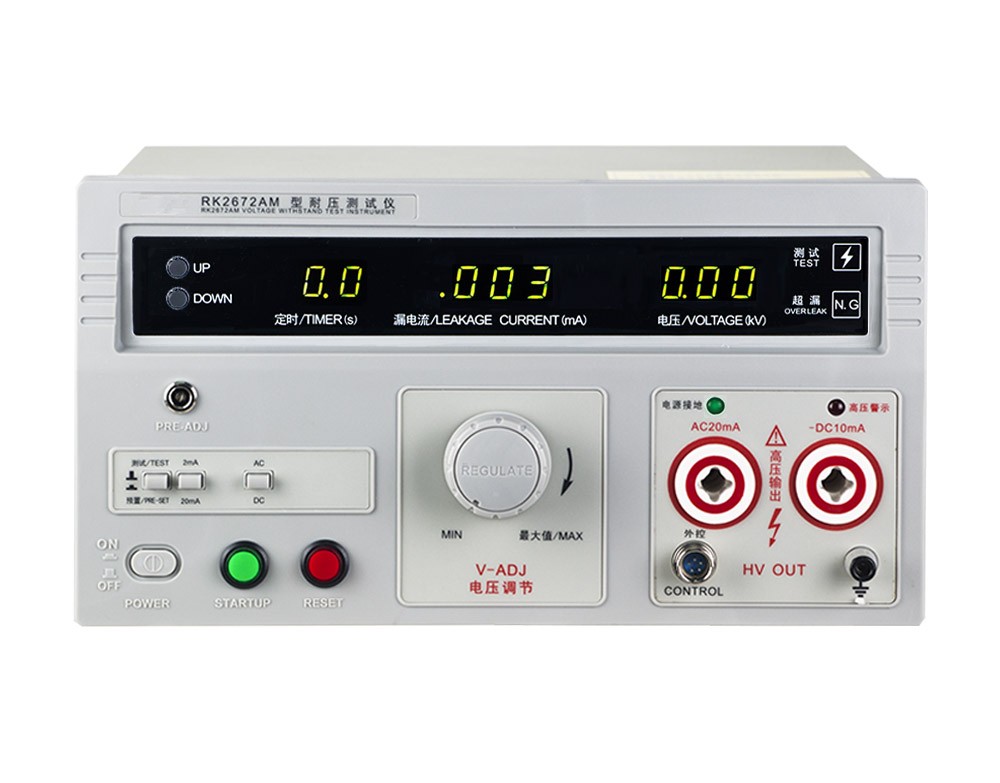

産品名稱：耐壓測試儀 産品型号：RK2672DM

耐壓測試儀 型号：RK2672DM

産品介紹
RK2672系列耐壓測試儀是測量耐壓強度的儀器，可以直觀、準确、快速地測試各種被測對象的擊穿電壓、漏電流等電氣安全性能指标，并可以作爲源用來測試元器件和整機性能。
本系列測試儀符合如下标準：家用電器類标準(IEC6035、GB4706.1-2001、GB4793.1-2007)、燈具類标準（IEC60598-1-1999、GB7000.1-2000)、信息類标準（GB8898-2001、GB12113.GB4943-2001、IEC60065、IEC60950）等等。
應用領域
元器件：二管、三管、矽堆、各種電子變壓器、接插件、電器
家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等
緣材料：熱縮套管、電容器薄膜、套管、緣紙、緣鞋、緣橡膠手套、PCB線路闆等
儀器儀表：示波器、信号發生器、直流電源、開關電源等各類整機
照明電器：鎮流器、道路燈、舞台燈、手提燈等各種燈具
電動電熱器具：電鑽、手槍鑽、氣割機、打磨機、研磨機、電焊機等
電線電纜：線、關纜、電纜、矽橡膠電纜等
性能特點
1、交直流5KV通用型耐壓測試儀
2、輸出電壓通過調壓器調節輸出,具有高可靠性、高耐用性的特點
3、采用高亮度的LED數碼管顯示測試時間、電壓、電流、能實時顯示擊穿電流值和電壓值
4、報警電流值可連續任意預置
5、測試時間采用三位數碼管顯示
6、配備PLC所需的信号輸入、輸出接口，可方便地與PLC組成綜合測試系統

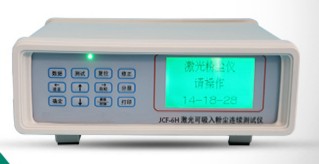

産品名稱：粉塵濃度檢測儀 PM2.5 PM10激光可吸入粉塵連續測試儀 産品型号：CF-6H
