玻璃瓶測厚儀

玻璃瓶測厚儀 型号：CHY-1

CHY-1玻璃瓶測厚儀，是按标準的規定,爲瓶罐行業如:啤酒、飲料瓶和醫藥行業中針劑、口服液、抗菌素、輸液瓶類及各類塑料瓶完成底壁厚檢測用。貫徹GB12415-90、GB2641-90、GB2639-90标準及食品藥品監管理局藥包材YBB标準。
一、主要技術指标：
1. 位移測頭格值：0.01mm；
2. 示值誤差：<0.1mm；
3. 儀器量程：0-13.5mm；

4. 顯示輸出：數字顯示，連續測量
5. 外形尺寸：350×200mm
6. 儀器重量：約5kg；
二、産品特點：
1. 長壽命位移測頭
2.較大的測量行程
3.配不同測杆能測各型瓶的底，壁厚

産品名稱：餘氯二氧化氯二用儀 産品型号：YZ-1Z

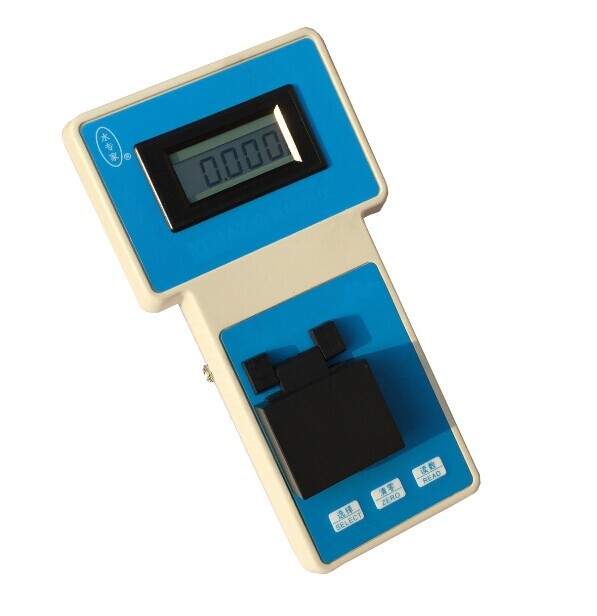

餘氯二氧化氯二用儀 型号：YZ-1Z

産品介紹
于大、中、小型水廠及工礦企業、遊泳池等地的生活或工業用水，以便控制水達到規定的水質标準。

原理：
本儀表應用微電腦光電子比色檢測原理取代傳統的目視比色法。消除了人爲誤差，因此測量分辨率大大提高。

技術指标： 　　　　　　　　　　　
1.測量範圍：餘氯：0-2.5mg/L， 二氧化氯：0-2.0mg/L
2.電源電壓：DC9V
3.分辨率：0.001mg/L
4.重複性：≤2%
5.線性誤差：≤±5％FS
特點：
1.微電腦，輕觸式鍵盤，LCD液晶數字清晰顯示，使用方便。
2.采用分光光度的光電比色原理， 應用方便試劑，水樣放入試劑反應後幾分鍾即可讀數，數字顯示測定值，試劑爲真空包裝。
3.本公司特制的技術LED光源自動控制電路，光源穩定，解決了開機必須預熱問題。其光源壽命長達20年，開機時無需預熱，可直接使用。
4.主機内置大功率锂電池，于實驗室或野外現場定量測量，充電2小時可連續使用4小時，即充即用。
5.儀器内存儲有全量程範圍内的标定曲線 ，具有斷電保護，标定數據不會丢失。可自動調零和5點自動校正，數據有非線性處理及數據平滑功能，儀表小讀數爲0.01mg/L。
6.符合國标GB/T5750-2006生活飲用水衛生标準。

産品名稱：智能程控勻膠機 産品型号：KW-4BC

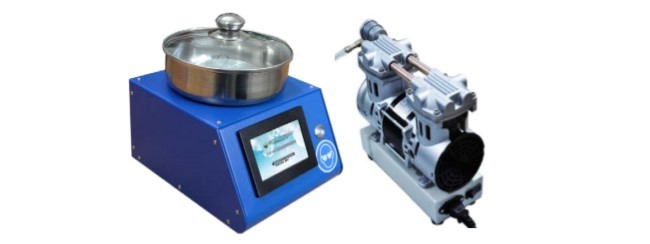

智能程控勻膠機 型号：KW-4BC
1 .配方帶掉電保護功能  2.加速度可調 3.帶防飛片保護與報警   4.帶防進膠保護與報警  5.帶自動取片提示功能
精度指标
基片尺寸5-120mm
速度範圍50-10000RPM
轉速精度1RPM
轉速穩定度±0.1%
加速度範圍1-10000RPM/S
膠均勻性±1%
控制信号指标
人機界面4.3寸觸摸屏
通信接口無
觸控筆BAMBOO電阻筆(标配)
真空泵AP-550V無油泵
編程模式參數
設置數據無限組數據，每組10段轉速(标配)
每段時間0-10000秒
存儲數據無限組數據
數據保護默認帶掉電保護功能
電氣參數指标
勻膠機交流供電口AC100-250V
真空泵交流供電口AC220V(标配) AC110V(選配)
勻膠機功率200W
真空泵功率350W
真空泵抽速≥60L/MIN
機械尺寸參數
勻膠機體積215mm(W)X260mm(D)X160mm(H)
勻膠機重量10KG
泵重量9KG
使用環境參數
環境溫度0-40℃
相對濕度< 85%
質保期1年

産品名稱：智能型模拟斷路器 跳合閘時間測試儀 産品型号：TDDL-III

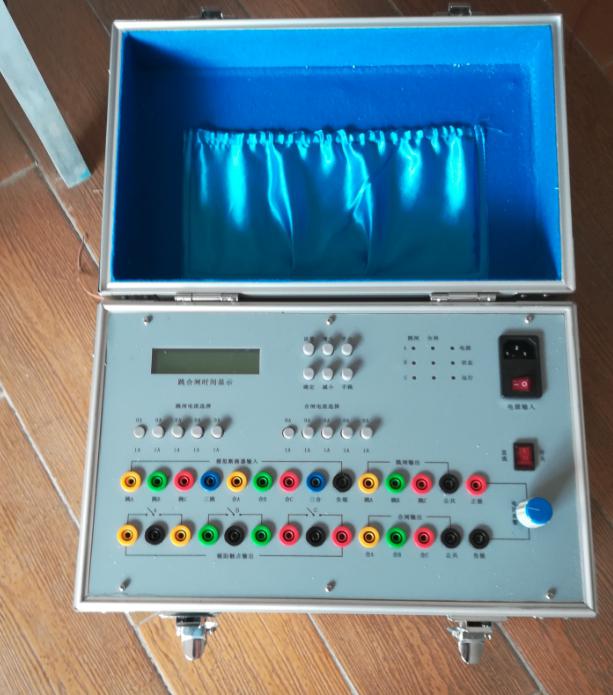

智能型模拟斷路器  跳合閘時間測試儀 型号：TDDL-III

一．概述

TDDL-III型智能型模拟斷路器是我公司在原有模拟斷路器的基礎上采用51單片機開發而成的新型的産品。因爲采用新型的單片機采用程序控制，從而提升了整機的精度，添加30-300V可調直流穩壓電源，大方便了用戶，是測試繼電保護裝置*的設備。該産品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置*的設備。該産品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，确保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。

本裝置是以微處理器核心設計而成。總體結構上分爲CPU主控單元，信号輸入單元，信号輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下：

二．技術指标

1．跳閘時間：                      0-500ms  (可根據用戶要求定制)

2．合閘時間：                      0-500ms  (可根據用戶要求定制)

3．跳閘電流：                     1A、2A、3A、4A、5A(可根據用戶要求定制)

4．合閘電流：                     1A、2A、3A、4A、5A(可根據用戶要求定制)

5．跳合閘電壓：                    DC220V、DC110V、48V

6．直流電源輸出：                  30V/10A –300V/10A可調

7．輔助觸點容量A，B，C：          AC220V 3A

8．環境條件：

           溫度：                       -25°---+55°C

           相對濕度：                    ≤80%

9．體積：                                360×220×180mm³

10．重量：                                 4Kg

三．工作原理

模拟斷路器的輸入分别接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模拟斷路器的跳合閘輸出分别引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。

本裝置上電後，模拟斷路器A、B、C三相是處于合閘狀态，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓後，保護裝置動作，此時送出跳閘信号，模拟斷路器CPU單元收到跳閘信号後，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信号。合閘和重合閘過程類似。

四．使用說明

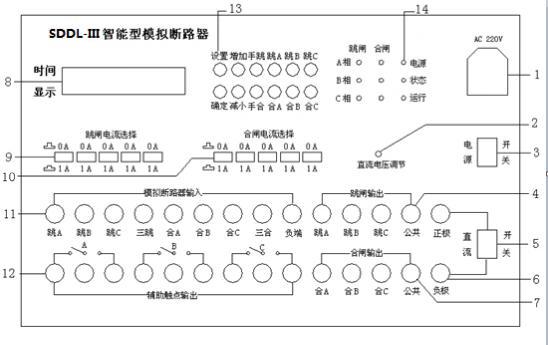

1．面闆開關、按鍵其功能介紹：

（1）電源接口： 輸入220V/50Hz。

（2）直流電壓調整旋鈕：旋轉此鈕可調節直流電壓輸出大小。順時針旋轉直流電壓值增大；逆時針旋轉直流電壓值減小。在由大調小時，旋轉應盡量慢些。

（3）電源開關：  此開關爲模拟斷路器電源開關。

（4）合閘輸出端子：當模拟開關收到合閘脈沖經延時後，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。

（5）直流開關：  該開關爲直流電源輸出開關，該直流電源爲不穩壓電源。

（6）直流輸出端子：在直流開關合上時，正負端子有直流電壓輸出。

（7）跳閘輸出端子：當模拟開關收到跳閘脈沖經延時後，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信号。

（8）時間顯示窗口：爲液晶顯示屏，顯示跳合閘時間。

（9）跳閘電流選擇開關：  跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵後即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流爲1A、2A、3A、4A、5A。

（10）合閘電流選擇開關：同跳閘電流按鍵。

（11）模拟斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模拟斷路器跳合閘輸入接點與公共端。

（12）輔助輸出觸點：面闆A、B、C三組輔助觸點爲空接點，常開位置代表合閘狀态，常閉位置代表分閘狀态。可用于接通輔助設備電路。

（13）相關功能鍵：

①設置、确定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按确定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下确認鍵讓系統确認。

②手跳、手合：手跳手合按鍵是爲配合繼電器的需要，可以任意改變模拟斷路器的跳

合閘工作狀态，并試驗模拟斷路器内部跳合閘回路是否正常。

③跳A、跳B、跳C：分相進行模拟斷路器的手動跳閘。

④合A、合B、合C：分相進行模拟斷路器的手動合閘。

（14）指示燈：

①電源指示燈(紅色)

模拟斷路器上電後，電源指示燈亮，說明系統電源正常

②運行指示燈(綠色)

模拟斷路器上電後，運行指示燈亮。說明系統運行正常。

③狀态指示燈（紅色）

該燈在模拟斷路器在狀态發生變化時瞬間閃爍一下。

④跳閘指示燈(綠色)

模拟斷路器處于跳閘狀态時，該指示燈亮，從上至下分别指示A、B、C三相

⑤合閘指示燈(紅色)

模拟斷路器處于合閘狀态時，該指示燈亮，從上至下分别指示A、B、C三相

2．操作方法

本裝置好和繼電保護測試裝置配合使用。

（1）具體操作方法如下：

①開啓電源開關。電源指示燈和運行燈同時亮說明系統正常。

②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。

③設置跳閘時間和合閘時間(0-500ms)。ABC三相分别設置。

④接入自繼電保護裝置引來的輸入信号。對于分相操作機構，隻接入跳合閘A、B、C相回路。

⑤模拟斷路器輸出信号接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。

⑥當保護裝置無直流操作電源時，可用模拟斷路器自帶直流電源作爲操作電源。開啓模拟斷路器直流開關，調整直流電壓輸出至合适值，用此電壓作爲操作回路電壓。

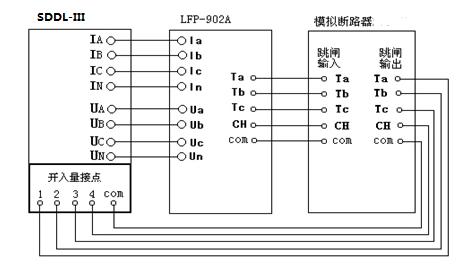

（2）應用接線圖

上例接線爲繼電保護測儀與模拟斷路器配合使用的實例，模拟斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模拟斷路器的跳合閘輸出，觀察跳合閘指示燈即可。

五．注意事項

1．對禁止将模拟斷路器的輸入和輸出接反!

2．不允許将輸入與輸出的公共端連接在一起!

3．當跳合閘脈沖爲110V時，對應的跳合閘電流分别爲0.5A、1A、1.5A、2A、2.5A
