講解數字回彈儀的原理

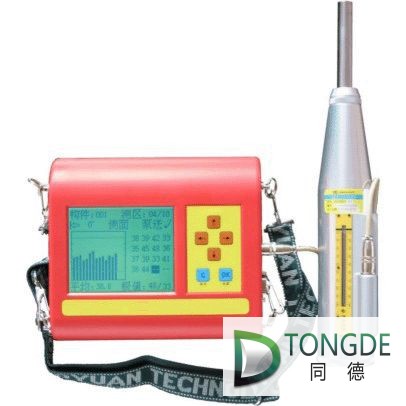

數字回彈儀 型号：2002HT

主要技術指标
◆回彈儀主機：
●數據處理規範：執行《回彈法檢測混凝土抗壓強度技術規程》（ JGJ/T23-2001 ）
●存儲量：不少于 160 個标準構件（每構件 10 個測區，每測區錄入 1 個碳化深度值）
●顯示屏： 100 × 80 （ mm ）， 160 × 128 （ Dots ）
●電源： 4.5VDC ，使用 6 節或 3 節 1.5V 五号電池（ LR6AA/1.5V ）
●耗電：工作狀态（平均值）≤ 35mA （背光關閉時），休眠≤ 10mA ，關機≤ 1 μ A
●實時時鍾精度：≤± 15ppm ，日曆範圍： 2099 年以前，閏年自動調整
●電腦聯機通信： RS232C 接口， 1 個起始位， 8 個數字位， 1 個停止位
●聯機通信速率： 38.4Kbps （根據需要在 9600 ～ 115.2 Kbps 範圍内可選擇） 　
●環境溫f度：－ 20 ℃～ 40 ℃2
◆數字回彈傳感器：
　　●标稱動能： 2.207J
●彈擊拉簧剛度： 785 N/m
●彈擊錘沖程： 75 ㎜
●鋼砧率定回彈值： 80 ± 2
●采樣示值一緻性：≤± 1 （數字化輸出采樣值與遊标讀數差值）
●電源： 5VDC
●耗電：采樣狀态≤ 10mA （平均電流），空閑狀态≤ 5 mA
●通信協議：異步串行協議， 1 個起始位， 8 個數字位， 1 個停止位
●通信速率： 4800bps
●工作溫度：－ 4 ℃～ 40 ℃
●環境溫度：≤ 95% （相對溫度）
主要特點
1. 符合規範
2. 完善的實用功能
3. 界面友好、操作簡捷
4. 節能設計
5. 配套軟件
6. 配套數字回彈傳感器
7. 擁有發明
◇1. 符合規範：儀器*依據中華人民共和國行業标準《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2001）設計，于各類建築工程中普通混凝土抗壓強度的無損檢測。
●儀器*依據中華人民共和國行業标準《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2001）設計，于各類建築工程中普通混凝土抗壓強度的無損檢測。
◇2. 完善的實用功能：完善的實用功能充分體現了面向實際使用的設計理念
●大存儲量數據保存：儀器zui多可存儲160個标準構件的檢測數據，足以滿足實際檢測工作的需要。
●傳感器率定：按規範設計的傳感器率定功能和直觀友好的操作界面使您在檢測前後方便進行傳感器率定。
●測強曲線：機内除統一測強曲線外，另有一條測強曲線可供檢測時選擇，并且用戶可通過随機配備的管理軟件自行向回彈儀寫入或更換所需的本地測強曲線。
●完備的儀器設定功能：使用者能根據不同需要或個人偏好方便選擇不同的默認檢測選項、操作流程、儀器狀态以及通信速率等多項參數。
●管理功能：管理人員可以根據管理需要設定儀器使用者的數據操作權限，該功能可滿足有嚴格數據管理制度的檢測機構的實際需要。
●自動檢測傳感器和通信口連接：儀器能根據操作狀态自動檢測傳感器或通信口連接狀态，并會自動提醒異常狀态。
●快速數據導出：可選擇不同聯機通信速率，zui快達38.4kbps（單向導出時115.2kbps）。在儀器默認設置速率下（38.4kbps） 導出160個構件僅需僅需8秒鍾。
●實時時鍾日曆：高精度實時時鍾能自動記錄每一構件的檢測時間，日曆自動進行閏年調整。
●顯示器背景光：4級背光亮度使您即使在昏暗的環境下也能正常使用。
●電池耗盡提醒：當電池電量不足時儀器會自動提醒，确保您不會因電量耗盡而丢失檢測中的構件數據。
◇3. 界面友好、操作簡捷：其友好的操作界面，讓使用者感到得心應手
●大屏幕中文顯示：采用160×128點陣的大屏幕液晶顯示器，使中文顯示界面美觀、友好。
●彈出式菜單界面：2級彈出式菜單界面，使操作更加簡單、快捷。
●不同聲響提示：不同聲響區分有效或無效的按鍵操作響應，以及各種錯誤警告等。
●回彈值柱狀圖顯示：同一測區的回彈值同時以柱狀圖直觀顯示，使檢測結果一目了然。
●數據查看簡便、快捷：數據按構件列表顯示，通過彈出式菜單以樹狀結構查找，查看原始數據其簡便、快捷。
●操作流程實用、靈活：檢測流程針對不同用戶和不同操作人員的要求設計，符合實際使用要求，也可根據不同情況或個人習慣可選擇不同的操作流程。
◇4. 節能設計：儀器不僅在硬件上采用節能設計，而且在軟件功能上也充分考慮節能
●休眠狀态：當一段時間内未操作儀器時，儀器能自動進入休眠狀态，關閉顯示器等不使用的器件以zui大限度節約電能。
●自動關機：在較長時間内未對儀器進行操作時，儀器将自動保存已檢測數據并關機。
◇5. 配套軟件：配套數據處理軟件與儀器管理軟件形成完整的回彈法混凝土強度檢測系統
●儀器管理軟件：儀器管理軟件具有檢測數據導入，儀器狀态參數、管理權限查看（設置），儀器運行統計記錄查看以及用戶測強曲線寫入等功能。
●數據處理軟件：采用數據庫編程，直接從回彈儀導入檢測數據，不僅具有檢測報告生成（打印）功能，強大的數據庫功能實現曆史數據的檢索、統計、管理等功能。
◇6. 配套數字回彈傳感器：由我公司*的數字回彈傳感器設計，内部單片機系統具有數據采樣、校準、數據處理、存儲、以及通信管理、采樣控制等完整功能，傳感器通過數字通信接口實現與所連接儀器之間的數據交換和功能控制，不依賴于所連接的回彈儀主機。該數字回彈傳感器具有現有回彈傳感器所無法實現的優點
●智能化：能自動進行數據采樣、校準、處理及存儲，自動檢測數據交換中的傳輸錯誤，并可以根據外部通信指令切換傳感器的工作狀态。
●直接互換性：一台回彈儀可配多個數字回彈傳感器，用戶可直接互換，不必擔心采樣精度是否因此受到影響。
●單獨進行檢定：數字回彈傳感器可獨立進行檢定，當對其中的回彈傳感器進行例行檢定時，回彈儀還可匹配備用傳感器進行檢測，從而使您的檢測工作不受影響。
●通用性：數字回彈傳感器除用于  2002HT回彈儀外，還可應用于筆記本電腦、PDA等具有數字 通信接口的各類數字處理設備，具有廣泛的通用性。
◇7. 擁有發明：由我公司發明（發明号：XZL 03 1 03652.X 主分類号：G01N 3/52）的數字回彈傳感器
●非接觸式采樣：*避免了采用電位器方式或其他接觸式采樣方式中容易發生的機械磨損、接觸不良等缺陷。
●不受環境等因素影響：采用了*的采樣原理，采樣精度不受環境溫度、濕度影響；由于無須采用傳統的A/D轉換電路，從而也*避免了A/D轉換受電源、溫度變化以及存在時間漂移等問題。
